海湾GST-LD-8318启停按钮结构特征、安装与布线

来源:气灭系统网  发布时间:2018-10-30 13:17:07

  海湾8318启停按钮完整型号为GST-LD-8318,本文将重点介绍海湾GST-LD-8318外形势图、接线端子图以及应用示意图。

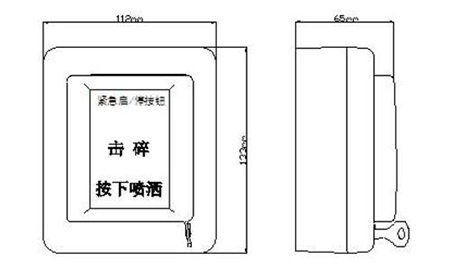

  GST-LD-8318紧急启停按钮的外形示意图如图1所示。

GST-LD-8318紧急启停按钮的外形示意图

  图1

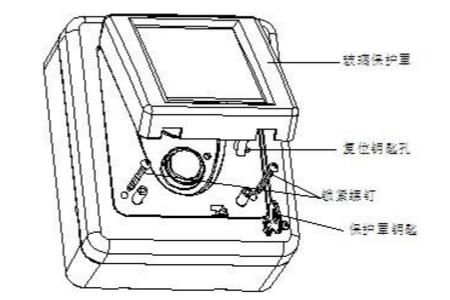

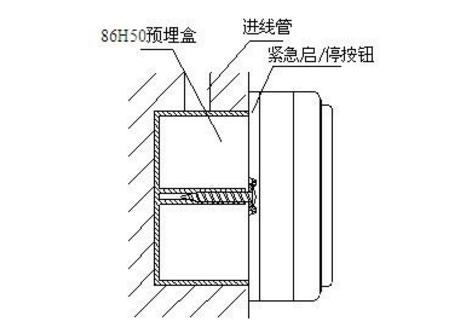

  按钮底壳与上盖之间采用插接方式,通过两个螺钉锁紧(如图2所示),底壳底部有安装孔,安装时将底壳安装在86H50型预埋盒上,安装方式见图3,安装孔距如图4所示。

插接方式

  图2

安装方式

  图3

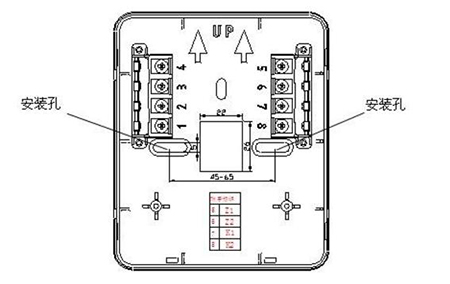

  GST-LD-8318紧急启停按钮端子示意图如图4所示。

  Z1、Z2:无极性信号总线输入。

  K1、K2:启动无源常开输出。

安装孔距

  图4

  布线要求:信号总线采用截面积不小于1.0mm2的双绞线。

  GST-LD-8318紧急启停按钮应用方法

  按钮采用两线制与气体灭火控制器连接,允许-多10只按钮(如果该回路中还配接有GST-LD-8316手自动转换开关,则转换开关和按钮一共-多可以接10只)同时控制同一气体灭火钢瓶,当多只按钮连接时需采用并联连接,如图5所示(图中的N≤10)。

GST-LD-8318紧急启停按钮应用方法

  图5
